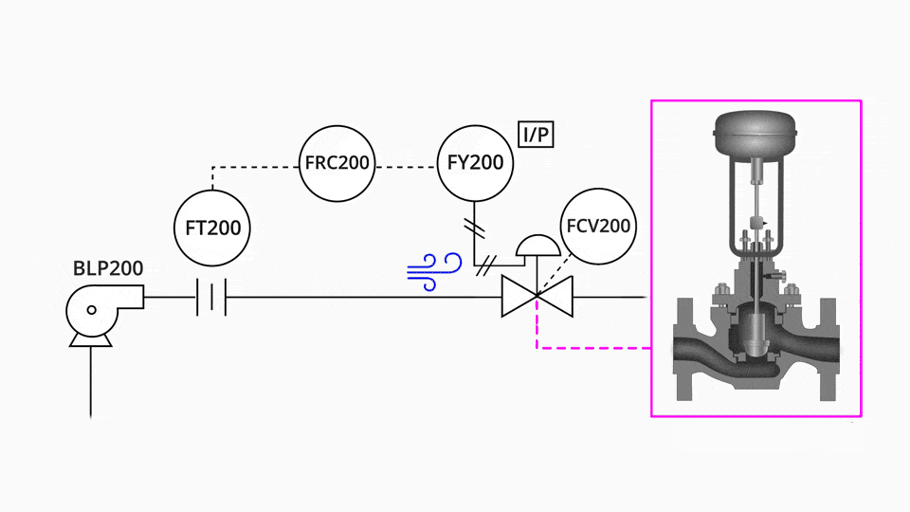

Ok... Iniziamo con uno sguardo al nostro P&ID del circuito di controllo del flusso.
La pompa BLP200 aspira e manda una quantità di liquido, la portata di questo flusso di liquido è misurata con il trasmettitore di portata FT200 che trasmette questa portata con un segnale elettrico 4 – 20 mA ad un controllore PID FRC200 che confronta il segnale ricevuto con il set-point in esso impostato e generando un segnale elettrico in uscita che va ad un convertitore di segnale elettropneumatico (IP) FY200 che lo converte in un segnale pneumatico 3 – 15 PSI che a sua volta azionerà l’attuatore della valvola FCV200
